通道与跳线测量
文：千通网络测试工程队
通道看起来非常像跳线,两者电缆的两端都采用RJ45插头进行端接。然而,针对这两者的测量却非常不同。为了理解跳线测量存在不同结果的原因,第一步是正确比较被测试的对象。
通道测试配置如图1所示。根据TIA和ISO/IEC标准,通道应在如下图所示的参考面之间测量,测试设备中不应含有RJ45插头及配对连接。可以在实验室中完成:去除通道两端的插头,将电缆每端的裸线直接连接到测试设备。现场测试仪不能采用这种破坏性技术,而是通过校准和信号处理技术将最后RJ45连接的影响用数学方法从测试中消除。

图1.通道参考面

跳线测试配置如图2所示。跳线在两个不同的参考面(如下所示)间测量,不仅含有RJ45插头,还含有测试适配器(有时指跳线测试头)中包含的RJ45插座。

图2.跳线参考面

这些测试头不是跳线的一部分,但是必须包含在测量中,对测量有着非常大的影响。因此,TIA和IEC标准对这些测试头都提出了特殊的要求。不仅要求跳线测试头符合CAT 6A元件的要求,还必须“居中”。居中意味着与规定上限和下限串扰插头连接时,其实测串扰水平的变化不得高于2dB。这种技术对于控制CAT 5e和CAT 6线缆的测量差异非常有效;但是对于高频性能主要取决于插头/插座互操作性的CAT6 A,效果较差。

千通网络测试工程队完成金华百世汇通快递中转站FLUKE测试

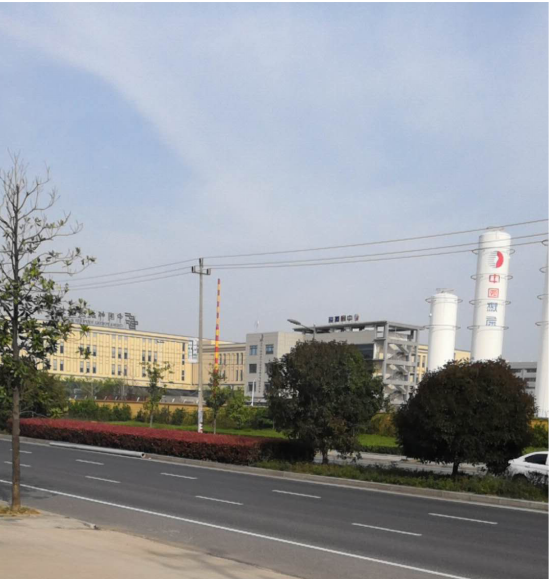

2018年3月23日，千通网络测试工程师，带着福禄克DTX-1200来到浙江金华百世汇通快递中转站，与项目方进行交谈之后，进入测试地点，对整个快递中转站的监控点和光纤点位进行了检查、测试。
第二日在进行检查之中，在双绞线接头处发现了一些小错误，专业工程师对错误地点进行了检查登记。将问题向施工方进行了反应，并协助施工方进行整改，并对问题点位进行了第二次测试，测试顺利通过。

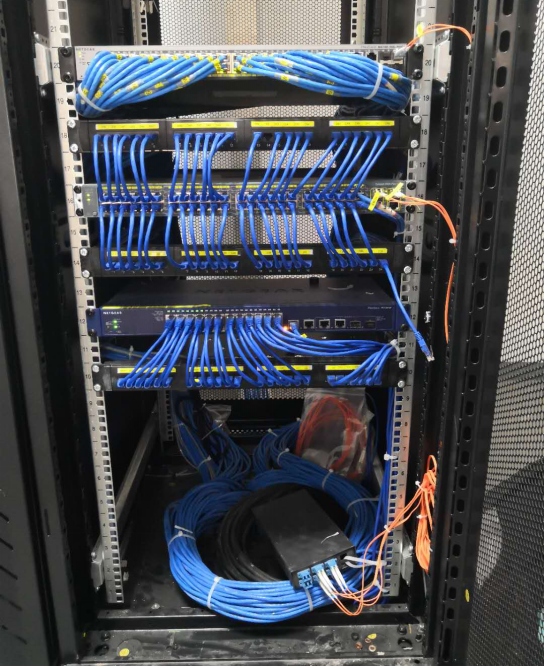

在整个快递中转站中，我方工作人员对三百多个监控点和一百多根光纤进行了反复检查，将出现问题的所在原因与项目方进行商讨协商，并在最后达成一致，共同对项目进行统一调配。
2018年3月26日星期一，我公司结束了于百世快递中转站的工作，在这个持续了3天的工作中我工作室人员从长沙前往浙江参与布线工作，在这个跨越1/3中国的任务中，我们与对方达成了良好的交流，在项目全部结束时项目方对我们的工作表示了肯定。
