 今年11月份，千通布线工程队承接了长沙市河西的金牛小区的光纤熔接工程，此次熔接数量不多，但也花了挺长的一段时间来完成。熔纤看似比较容易，但如果没有丰富的工程经验的话，一不留意就有可能会出错。我们在此过程中当然也遇到了这些问题：成端错误、接续对色错误、盘纤过程中弄断光纤、盘纤的半径过小，这些都是致命的错误，经过整改，然后使用专业的测试仪器测试，得出的结果是比较理想的。通光前我们做了OTDR测试，通光后我们测了光功率。

图1 OTDR曲线

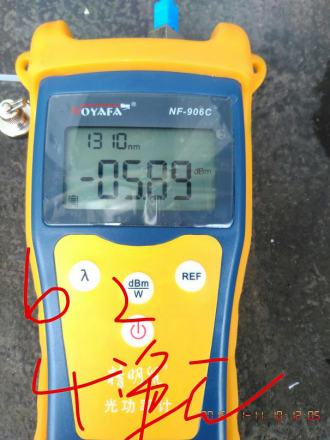

图2 -光功率计测出数值

下面介绍一下光纤熔接和机架式光纤配线架安装步骤：

     1.打开光纤配线架的盖板，在光纤配线架的面板上安装选定的耦合器，本例为ST耦合器。

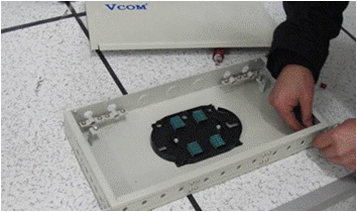

图3-在光纤配线架的面板上安装耦合器

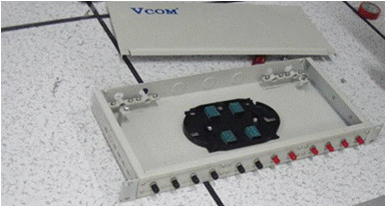

图4-安装好耦合器后的光纤配线架

  2.本安装的光缆从机柜底部穿入，光纤配线架安装在机柜底部。将预留光缆盘扎于机柜底部，只剩下约1.5～2m长度暂不固定，用于穿入光纤配线架和熔接。

图5-将光缆盘扎于机柜底部

为了熔接方便，光纤配线架暂不安装到机柜中，而是放置于机柜前，将光缆穿过光纤配线架的进缆孔。

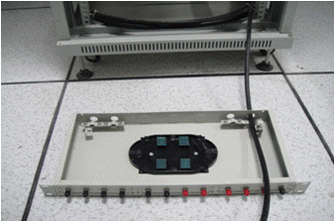

图6-光缆穿过光纤配线架的进缆孔

  3.开缆。根据机架式光纤配线架的尺码，从距光缆末端40～50cm处用横向开缆刀横向切断光缆外护套，用纵向开缆刀沿线缆走向纵向解剖切光缆外护套。本例中仅用横向开缆刀开缆。根据光缆护套的大小，用手柄调整刀刃深度，旋转开缆刀，横向切割光缆外护套，然后将外护套抽出。

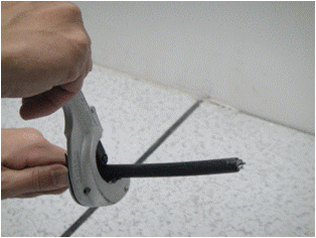

图7-用横向开缆刀横向切割光缆外护套

图8-将光缆外护套抽出

4.用卫生纸除去光纤上的油膏。用凯弗拉线剪刀剪除凯弗拉线。

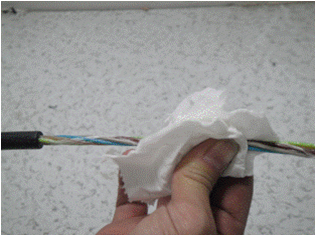

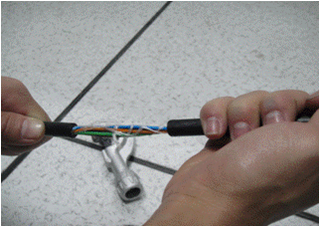

图9-用卫生纸除去光纤上的油膏

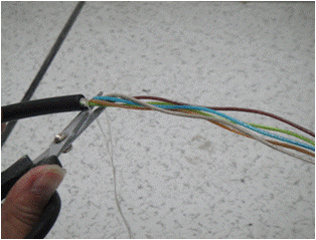

图10-用凯弗拉线剪刀剪除凯弗拉线

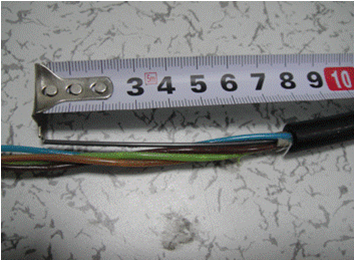

5.离开缆处约8cm处用钢丝钳剪去保护用的钢丝，留下的钢丝用于固定光缆于光纤配线架，

6.从光纤束中分离光纤。

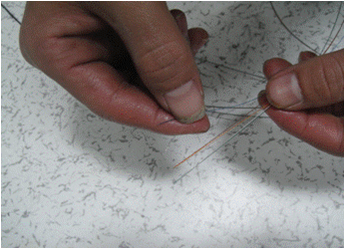

图11-从光纤束中分离光纤

7.用光纤剥离钳剥去光纤涂覆层，其长度一般为3cm左右。用酒精棉擦拭光纤。

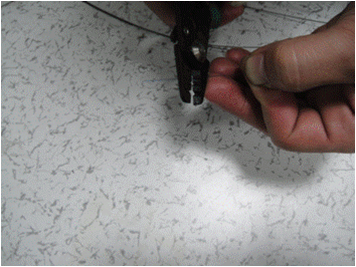

   图12-用光纤剥离钳剥去光纤涂覆层

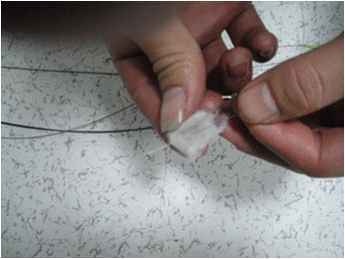

      图13-用酒精棉擦拭光纤

8.将光纤放入切割刀中的光纤槽中，将光纤切到规范长度（除去涂覆层的光纤长度），本例为15mm（切割刀上有刻度），制备光纤端面，然后将光纤断头用夹子到指定的容器内。

9.开启光纤熔接机，确定要熔接的光纤是多模光纤还是单模光纤，打开熔接机电极上的护照，打开V形槽，在V形槽内滑动光纤，在光纤端头达到两电极之间时停下来，然后合上V形槽，准备光纤尾纤。

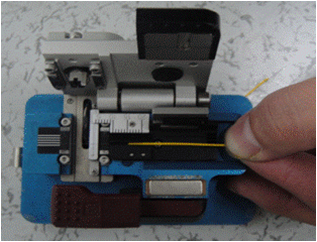

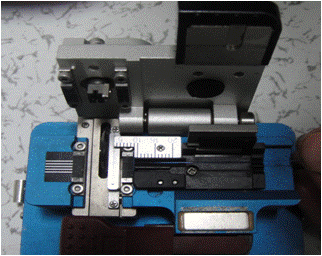

      图14-用光纤切割刀切割光纤，制备光纤端面

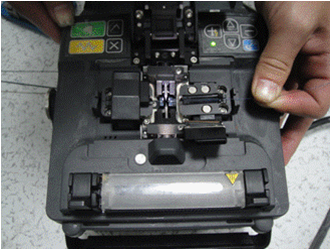

        图15-将光纤放入熔接机的V形槽

10.准备光纤尾纤。根据尾纤从耦合器到盘纤盒长度和熔接需要的长度，预留光纤尾纤长度，。将热缩套管（长度一般为6cm）套入尾纤上。

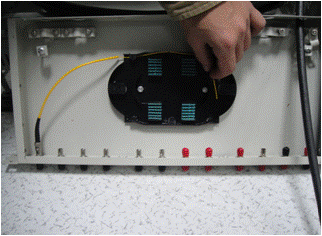

    图16-准备光纤尾纤

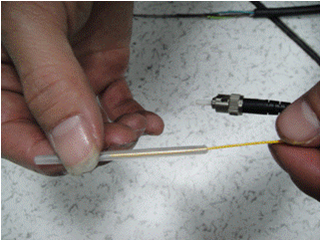

图17-将热缩套管套入尾纤上

11.剥离尾纤的保护层，长度约3cm，然后用酒精棉签擦拭光纤

12.将光纤尾纤放入切割刀中的尾纤槽（与光缆光纤槽不同）中，将光纤切到规范（长度除去保护层的尾纤长度），本例为15mm，制备光纤端面，然后将光纤断头用夹子夹到指定的容器内。

            图18-剥离尾纤的保护层

      图19-切割尾纤

13.同步步骤10，将切割好的尾纤放入熔接机的另一V形槽中，两根纤芯在电极处对准，中间相距微小距离。

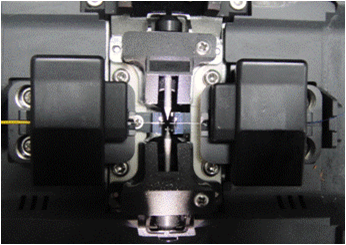

   图20-两根纤芯在电极处对准

14.合上V形槽和电极保护，自动或手动对准光纤，开始光纤的预熔，通过高压电弧放电把两光纤的断头熔接在一起，熔接光纤后，自动测试接头损耗，作出质量判断。光纤熔接最大接续损耗不得超过0.03dB。图6-42所示为熔接机上显示的接续损耗为0.03dB的熔接情况，最好熔接质量的接续损耗为0。如果光纤切割不良或两芯光纤没有对准，显示屏上有提示，熔接不通过，需重新切割光纤，如下图所示，右侧光纤切割不良，需重新切割光纤熔接。

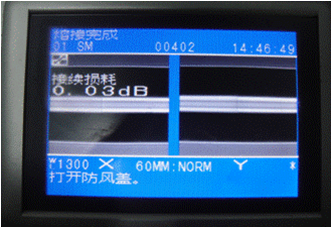

    图21-接续损耗为0.03dB

    图22-右侧光纤切割不良需重新熔接

14.符合要求后，从V形槽中取出光纤，移动热缩套管，将熔接点放置于热缩套管的中间（热缩套管长6cm，本例熔接点两侧裸光纤长1.5cm）。如图6-44所示，将热缩套管放置于熔接机的加热器中加热收缩，保护熔接头。熔接好其他11芯光纤，做好纤芯标识。

15.旋紧配线架上光缆进缆口固定装置的螺帽，将12芯光纤理至盘纤盒。

16.将热缩套管放置于盘纤盒的套管槽中，如图6-46所示。盘纤时，注意分两组从不同方向盘纤。

17.移去耦合器防尘罩，将尾纤ST头插入配线架面板上盒内的ST耦合器中（注意顺序），盖上盘纤盒盖板。将光缆保护钢丝固定至进缆孔处的连接螺栓上，以保护固定作用和接地作用。

图23-加热热缩套管保护熔接头

图24-将光纤理至盘纤盒

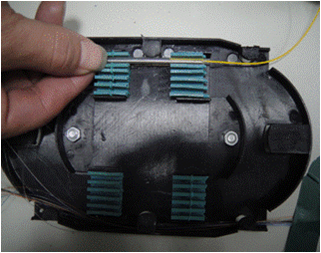

图25-将热缩套管放置于盘纤盒中套管槽

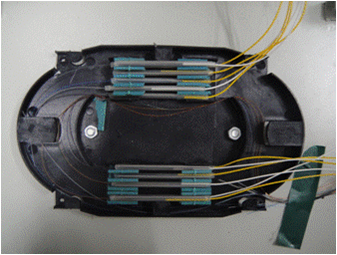

图26-不同方向盘纤，安装玩成后的盘纤盒

图27-盘纤盒

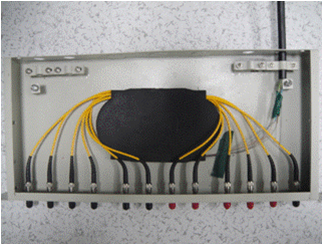

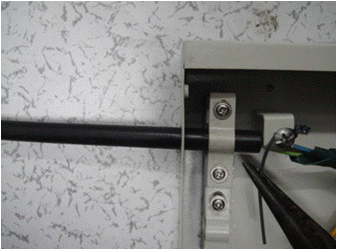

      图28-光缆保护钢丝固定在连接螺栓上

18.盖上光纤配线架盖板，如图6-51所示，将光纤配线架安装在机柜上，整理和帮扎好机柜中的光纤，光纤熔接和机架式光纤配线架安装完毕。

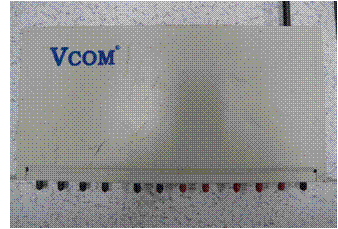

图29-盖上盖板的光纤配线架

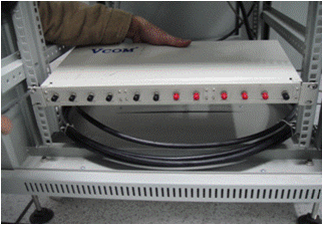

图30-将光纤配线架安装在机柜上
