摘要：纯一.千通弱电施工队完成常德万达迪卡侬六类铜缆测试项目

文/千通网络工作室(微信公众号：千通网络)

2016年8月30日早上6:30，千通网络技术工程师纯一带着FLUKE DTX-LT测线仪从长沙出发，经过将近4个小时的长途跋涉来到了常德市万达广场的迪卡侬运动超市，这个超市布线用的是康普六类的线缆，一共有60个点。

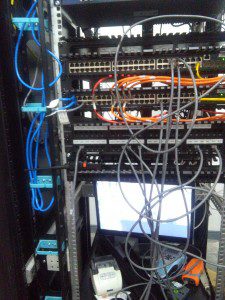

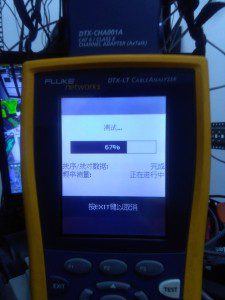

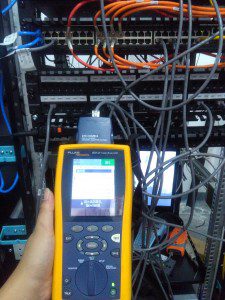

12点，开始了六类铜缆的测试工作，由于点位数量不是很多，施工质量也很好，只发现了一个点位有问题，通过仪器发现是面板模块上的7、8两芯打反了，整改之后，重新进行了测试，结果显示通过，至此，这次测试项目就顺利结束，撤退，返回长沙，导出测试数据，当天6点前居然就数据发送到了客户邮箱。附部分工程图片：

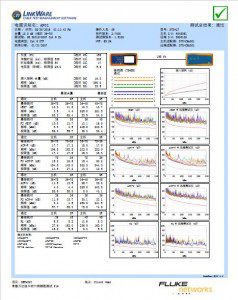

一个点的铜缆测试报告，并简要解释下这些数据。

1.长度Length

各个测试模型所规定的长度不一样，基本上遵循了以太网的访问机制CSMA/CD(载波侦听多路监测/碰撞检测)，以下为各个标准所规定长度的情况：Basic Link基本链路：长度极限为90米，其中包括了两端的测试跳线。Permanent Link永久链路：长度极限为94米，包括了两端的测试跳线。Channel Link通道链路：长度极限为100米，包括了两端的测试跳线、链路中的转接和信息模块。本条线缆长度（以线对45为准）为198ft,注意，由于测试时没有设置长度显示单位为米，所以默认单位为英寸。

2.传输时延Propagation Delay

即信号在每对链路上传输的时间，用ns表示。一般极限值为555ns。如果传输时延偏大，会造成延迟碰撞增多。本条线缆的12线对的传输时延为308ns.

3.时延偏离Delay Skew

即信号在线对上传输时时延最小和最大的差值，用ns表示，一般范围在50ns以内。。在千兆网中，由于可能使用四对线传输，且为全双工，那么在数据发送时，采用了分组传输，即将数据拆分成若干个数据包，按一定顺序分配到四对线上进行传输，而在接收时，又按照反向顺序将数据重新组合，如果延时偏离过大，那么势必造成传输失败。本条线缆的时延偏离为17ns.

4.插入损耗（IL）

插入损耗也就是以前线缆认证的概念衰减，链路中传输所造成的信号损耗(以分贝dB表示)。一般造成衰减的原因为：电缆材料的电气特性和结构、不恰当的端接、阻抗不匹配形成的反射。如果衰减过大，它会造成使电缆链路传输数据不可靠。衰减随着温度和频率的增加而增加。高频信号比低频信号衰减得更严重。本条线缆36线对插入损耗为16.8db。

下面的参数不同的的线对有不同的值，而且是随着频率的不同而不同，表格里列出了两组数据，数据以线缆4对双绞线最差的那一对为准，一组数据是最差余量的那个值，表示和规定的标准最接近的那个值，另一组数据是最差值，表示这个参数最差的那个值。表格中的SR的意思是远端。

1.近端串音（NEXT ）

由于每对双绞线上都有电流流过，有电流就会在线缆附近造成磁场，为了尽量抵消线与线之间的磁场干扰，包括了抵消近场与远场的影响，达到平衡的目的，所以把同一线对进行双绞,但是在做水晶头时必须把双绞拆开，这样就会造成1、2线对的一部分信号泄漏出来，被3、6线对所接受到，泄漏下来的信号，我们称之为串音或串扰，因为发生在信号发送的近端，所以叫做近端串扰，英文叫做Near End Cross Talk(NEXT)。本条线缆最差余量值的一组数据近端为10.0db,远端为11.8db,最差值的一组数据近端为10.3db,远端为13.7db.

2.近端串音功率和（PS  NEXT）

近端串音是一对发送信号的线对对被测线对在近端的串扰，实际上，在4对双绞线电缆中，当其他3个线对都发送信号时也会对被测线对产生串扰。因此在4对电缆中，3个发送信号的线对向另一相邻接收线对产生的总串扰就称为近端串音功率和（Power Sum NEXT，PS NEXT），它可称为综合近端串扰。本条线缆最差余量值的一组数据近端为10.0db,远端为13.7db,最差值的一组数据近端为10.1db,远端为16.5db.

1.衰减串扰比（ACR-N或ACR）

通信链路在信号传输时，信号衰减和串扰都会存在，串扰反映出电缆系统内的噪声水平，衰减反映线对本身的实际传输能量总的希望当然是接收到的信号能量尽量大（即电缆的衰减值要小），耦合过来的串音尽量小。我们用它们的比值来相对衡量收到信号的质量，这种比值就叫信噪比。它可以反映出电缆链路的实际传输质量，通过计算我们发现，信噪比就是衰减串音比。衰减串音比（ACR，ACR-N，也可以译为衰减串扰比）定义为被测线对受相邻发送线对串扰的近端串音与本线对上传输的有用信号的比值，用对数来表示这种比值（除法）就是做减法（单位为dB），即

ACR=NEXT－A    (NEXT为近端串绕，A为衰减，即插入损耗)

一对线对感应到的泄漏的信号(NEXT)与预期接受的正常的经过衰减的信号(Attenuation)的比较，最后的值应该是越大越好。例如有一位讲师在教师的前面讲课。讲师的目标是要学员能够听清楚他的发言。讲师的音量是一个重要的因素，但是更重要的是讲师的音量和背景噪声间的差别。如果讲师实在安静的图书馆中发言，即使是低声细语也能听到。想象一下，如果同一个讲师以同样的音量在热闹的足球场内发言会是怎样的情况。讲师将不得不提高他的音量，这样他的声音（所需信号）与人群的欢呼声（背景噪声）的差别才能大到被听见。本条线缆最差余量值的一组数据近端为11.9db,远端为13.9db,最差值的一组数据近端为26.7db,远端为32.0db.

2.衰减串音比功率和（PS ACR-N）或ACR 功率和(PS ACR)

布线系统永久链路或CP链路每一线对和布线两端的PS ACR 值可用以下计算公式进行计算，并可参考频率的PS ACR 建议值。

线对k 的PS ACR 值计算公式：

PS ACR_k=PS NEXT_k—Il_k

式中     k——线对号；

PS NEXT_k——线对k 的近端串音功率和；                                 IL_k——线对k 的插入损耗。

本条线缆最差余量值的一组数据近端为11.9db,远端为15.7db,最差值的一组数据近端为30.1db,远端为33.1db.

1.等电平远端串音（ELFEXT或ACR-F）

与近端串音定义相类似，远端串音（FEXT）是信号从近端发出，而在链路的另一测（远端），发送信号的线对向其同侧其他相邻（接收）线对通过电磁感应耦合而成的串扰。因为信号的强度与它所产生的串扰及信号的衰减有关，所以电缆长度对测量到的远端串音损耗影向很大，远端串音并不是一种很有效的测试指标，在测量中，用等电平远端串音值的测量代替远端串音值的测量。

ELFEXT的定义如下：

ELFEXT=FEXT－A（A为被干扰线对的衰减值，现用插入损耗IL表示）

本条线缆最差余量值的一组数据近端为17.7db,远端为17.2db,最差值的一组数据近端为18.0db,远端为17.5db.

2.等电平远端串音功率和（PSELFEXT或PS ACR-F）

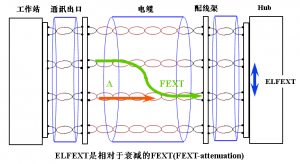

等电平远端串音功率和（PSELFEXT或PS ACR-F，也可以译为综合等效远端串扰）是几个同时传输信号的线对在接收线对形成的ELFEXT总和，是相对于衰减的FEXT(FEXT-attenuation)，等电平远端串音功率和是一个计算参数，对4对UTP而言，它是其他3对远端串音对第4对线对的联合干扰，有8种干扰组合。

本条线缆最差余量值的一组数据近端为19.2db,远端为18.6db,最差值的一组数据近端为19.4db,远端为20.2db.

1.回波损耗Return Loss

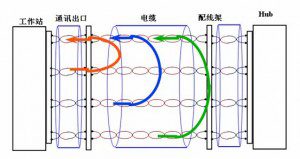

回波损耗（Return Loss，RL）多指电缆与接插件连接处的阻抗突变（不匹配）导致的一部分信号能量的反射值。当沿着链路的阻抗发生变化时，如接插部件的阻抗与电缆的特性阻抗不一致（不连续）时，就会出现阻抗突变时的特有现象：信号到达此区域时，必须消耗掉一部分能量来克服阻抗的偏移，这样会出现两个后果，一个是信号会被损耗一部分，另一个则是少部分能量会被反射回发送端。以1000Base-T为例，每个线对都是双工线对，既担负发射信号的任务，也“同时”担负接收信号的任务，也就是说，12线对既向前传输信号，又接收对端端口发送过来的信号，同理，36、45、78线对功能完全相同。因为信号的发射线对同时也是接收线对（接收对端发送过来的信号），所以阻抗突变后被反射到发送端的能量就会成为一种干扰噪声，这将导致接收的信号失真，降低通信链路的传输性能。回波损耗越大，则反射信号值越小，这意味着链路中的电缆和相关连接硬件的阻抗一致性越好，传输信号失真越小，在信道上的反射噪声也越小。因此，回波损耗越大越好。

本条线缆最差余量值的一组数据近端为6.5db,远端为5.2db,最差值的一组数据近端为11.6db,远端为5.2db.
