一、485总线的布线规则：

       （1）选材：(485+)和(485-)一定要互为双绞，必须要选用120欧姆的8芯双屏蔽网线（通 常采用），线路截面积0.75平方毫米。根据布线环境及长度，再选择不同的屏蔽材质及抗拉强度不同的线材。

        （2）布线方式：采用总线型布线，切勿采用星型等其它布线方法。

       （3）接线要求：所用的两芯线必须要用同一组双绞线（屏蔽效果好）。

      （4）抗干扰：数据通信线、交流电源线、直流电源线严禁穿在同一管内。如要平行布线时，相隔距离要在50公分以上。

      （5）减少损耗：尽量减少接线头，非用接头不可的，接头必须采用压线或焊接。每个接 头处最好不要将线(特别是铝铂屏蔽层)剪断，直接剥开接上。如果将剪断的，一定要将铝铂屏蔽层接好。

       （6）防短路：每个接头处防止屏蔽铁丝网和铝铂屏蔽层接触到所用的两根通讯线上，特 别是屏蔽铁丝网的细丝较小，几根接触通讯线，不会造成明显的短路，但对通讯信号的影响很大。（这个问题要特别注意）。

       （7）防雷措施：在服务器旁边将通讯网线上的铝铂屏蔽层接地(接室外的地线)，确保器 机箱接地良好，走线时尽量避免架空走线。

      （8）便于维护：网线连接分支处不应受机械力的作用。穿在管内的网线，最好不要有接 头(方便日后维护)，必要时尽可能将接线头放在接线线盒内，如在室外走线，要用胶管或其他材料妥善保护。

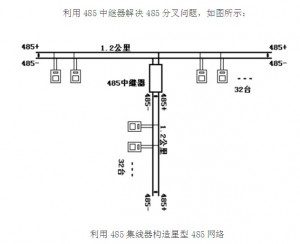

      （9）调试方法：布线结束后，要先做线路接通实验，确认无故障后，逐台设备进行安装、 调试，便于故障的排除。  485总线的调试方法：  首先要确保设备接线正确,且严格合乎规范。  终端电阻法：在最后一台485设备的485+和485-上并接120欧姆的终端电阻来改善通讯 质量。一般情况下不需要增加终端电阻，只有在485通信距离超过100米的情况下，要在485通讯的开始端和结束端增加终端电阻。  中间分段断开法：通过从中间断开来检查是否是设备负载过多，通讯距离过长，某台设备损害对整个通讯线路的影响等原因。  单独拉线法：单独简易暂时拉一条线到设备,这样可以用来排除是否是布线引起了通讯故 障。  更换转换器法：随身携带几个转换器,这样可以排除是否是转换器质量问题影响了通讯质 量。如果可以请选用有源485转换器。  笔记本调试法：先保证自己随身携带的电脑笔记本是通讯正常的设备,替换客户电脑,来进 行通讯,如果可以,则表明客户的电脑的串口有可能已损坏。  如何延长485的通讯距离  485网络的规范之一是1.2公里长度，32个节点数。如果超出了这个限制，那么必须采用485中继器或485集线器来拓展网络距离或节点数。利用485中继器或485集线器，可以将一个大型485网络分隔成若干个网段。485中继器或485集线器就如同485网段之间连接的”桥梁”。当然每个网段还是遵循上面的485规范，即1.2公里长度，32个节点数。 利用485中继器延长网络距离图示:

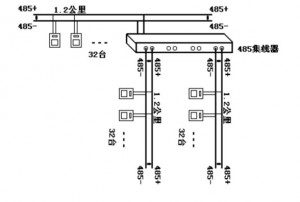

       485集线器是485中继器概念的拓广，它不仅解决了多分叉问题，同时也解决了网段之间相互隔离的问题，即某一个网段出现问题（例如短路等），不至于影响到其它网段，从而极大地提高了大型网络的安全性和稳定性。

二、485通讯方式与TCP/IP通讯方式的区别：  终端机联接的区别：  多台终端机采集485通讯方式组网，得采用并联的方式进行，台数越多，距离走远，信号越容易受干扰，网络信号的稳定性难以保证，较适合于台数较少（最好在32台以内）的机器联网使用。  TCP联网，与电脑的联网方式一样，只需按标准制作网线插入网络的交换机中即可实现通讯，联网的终端台数可通过增加交换机或网段的方式进行扩展不受限制。 后台管理的区别：

       1）485通讯联网只能采用集中管理，即软件固定安装在一台电脑上，通讯串口连接485转换器与终端通讯。其它电脑无法进行管理。

      2）tcp/ip通讯方式可能分布管理，只要电脑是正常连接到网络中的，即可通过TCP/IP协议管理对应的终端机。
